玻璃幕墙cad图纸怎么看?

先看平面图知道这版幕墙在那个位置,再看幕墙设计图纸、设计说明,按目录顺序往下看,要知道怎么安装就要先看节点图了,节点图看得出是明框幕墙还是隐框或者横明竖隐还是横... 先看平面图知道这版幕墙在那个位置,再看幕墙设计图纸、设计说明,按目录顺序往下看,要知道怎么安装就要先看节点图了,节点图看得出是明框幕墙还是隐框或者横明竖隐还是横。

cad2018玻璃隔断剖面怎么画?

玻璃幕墙常见的形式有 明框幕墙 和隐框幕墙 隐框又分横明竖隐、横隐竖明、全隐。 隐框简单的说就是主框在玻璃后面。 你可以这样简单的表示,双线中间放根方管。 整个宽度设... 玻璃幕墙常见的形式有 明框幕墙 和隐框幕墙 隐框又分横明竖隐、横隐竖明、全隐。 隐框简单的说就是主框在玻璃后面。 你可以这样简单的表示,双线中间放根方管。 整个宽度设。

玻璃幕墙立面图怎么画_其他装修

你好。只需用线画出幕墙的外轮廓,用直线表示出玻璃的分格情况,可以用短斜线去体现玻璃,当然也可以不用画斜线。

cad怎么将玻璃幕墙变回砖墙?

画个需要改成的普通砖墙,然后通过ma命令刷一遍就行,不过就对象而言还是玻璃幕的(双击能够看出来),但视觉上没问题。 画个需要改成的普通砖墙,然后通过ma命令刷一遍就行,不过就对象而言还是玻璃幕的(双击能够看出来),但视觉上没问题。

cad玻璃墙怎么表示

在CAD中,玻璃幕墙在平面图上可以按照窗的画法来表示。因为平面图上表述的内容多,不可能将玻璃幕墙的细部构造表现的十分清楚,因此,只需要(用文字来)注明其是玻璃幕墙即可。 ... 因为平面图上表述的内容多,不可能将玻璃幕墙的细部构造表现的十分清楚,因此,只需要(用文字来)注明其是玻璃幕墙即可。 另外,关于玻璃幕墙的细部构造、材质等是需要单独用大... 另外,关于玻璃幕墙的细部构造、材质等是需要单独用大样图(或者需要单独注明选用的标准图集编号、代码)来表示的。

玻璃幕墙怎么画?我看不懂图-答疑解惑-广联达服务新干线

是先要画一堵墙上去然后再在墙的基础上画带型窗。框柱上弯弯曲曲的黄色线条是柱的装饰面层;幕墙上那绿色的小框框是装饰跺。在画的时候可以先不画装饰跺,装饰跺,手算。可以... 框柱上弯弯曲曲的黄色线条是柱的装饰面层;幕墙上那绿色的小框框是装饰跺。在画的时候可以先不画装饰跺,装饰跺,手算。可以定义轻体墙,轻体墙不套定额。

玻璃幕墙双面胶条cad建筑图纸填充什么样的

首先幕墙玻璃做副框主要用的是结构胶和双面胶条,双面胶条是在打结构胶前用来固定铝型材副框位置的,结构胶可以保证铝型材副框和玻璃粘接的牢固性,做这种副框最好是用双组份... 首先幕墙玻璃做副框主要用的是结构胶和双面胶条,双面胶条是在打结构胶前用来固定铝型材副框位置的,结构胶可以保证铝型材副框和玻璃粘接的牢固性,做这种副框最好是用双组份。

怎么一步步看懂幕墙图纸

可能初学者都会被幕墙节点吓到,型材、结构胶、玻璃、螺丝等等太复杂了。 其实幕墙图纸与土建等图纸没有本质不同。特别注意要分层次看。 设计说明中间有设计思路,幕墙选型,... 其实幕墙图纸与土建等图纸没有本质不同。特别注意要分层次看。 设计说明中间有设计思路,幕墙选型,选用材料等等;然后就是定位图、幕墙预埋、幕墙龙骨、幕墙面板;单元式、隐... 特别注意要分层次看。 设计说明中间有设计思路,幕墙选型,选用材料等等;然后就是定位图、幕墙预埋、幕墙龙骨、幕墙面板;单元式、隐框、明框不同类型特征也不同。抓住。

浩辰CAD2014 玻璃幕墙怎么做

你用浩辰建筑软件试试,看看有没有玻璃幕墙的模块

玻璃幕墙节点CAD图纸?，玻璃幕墙节点如何选择??

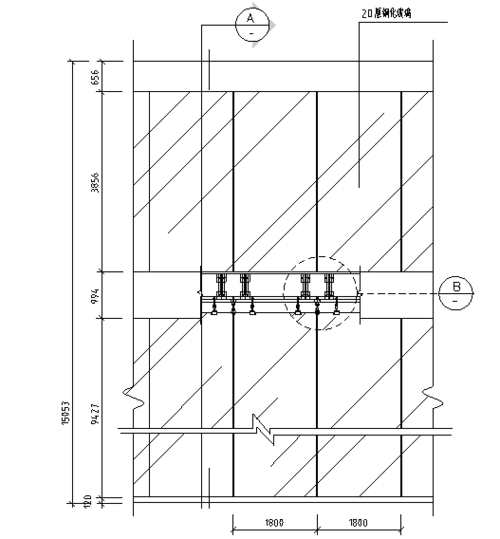

本图纸为某点式玻璃幕墙节点的全套cad设计图,其中包含立面图;内容详实,可供参考。本图纸为点式玻璃幕墙节点cad施工图大样详图,内容包括点式幕墙下收口竖剖节点图、点式幕墙... 本图纸为点式玻璃幕墙节点cad施工图大样详图,内容包括点式幕墙下收口竖剖节点图、点式幕墙标准节点图等,设计精准,可供参考下载。 节点图纸也就是我们所称的大样图,节点图纸不能脱离平、立面图纸来看。一般我们看图,先建筑,后结构,先平面,后立面,而节点图纸即是设计院在平、立面上不能完整表示建筑构造,... 一般我们看图,先建筑,后结构,先平。
