玻璃幕墙截面

玻璃幕墙剖面画法谁会_其他装修

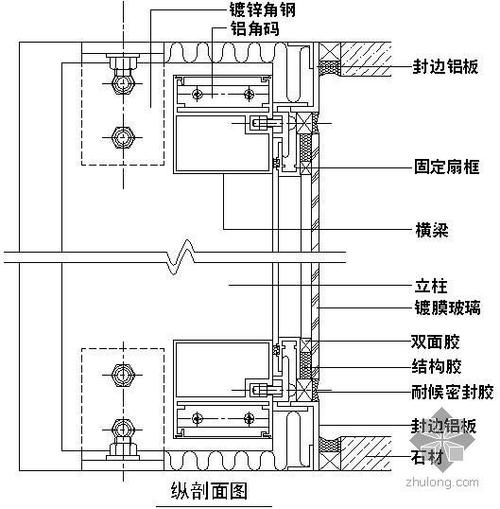

玻璃幕墙剖面画法:玻璃幕墙在平面图上面可以按窗的画法表示,因为平面图上表述的内容多,不可能将幕墙细部构造表现。

玻璃幕墙结构形式有哪些?-设计本有问必答

1、看设计的要求 1)图纸应该完整、详尽,表达方式应规范化。施工图说明和施工要求,节点大样图,预埋件锚固节点计算、幕墙龙骨框架在竖向荷载、水平荷载作用下的应力变形等计... 施工图说明和施工要求,节点大样图,预埋件锚固节点计算、幕墙龙骨框架在竖向荷载、水平荷载作用下的应力变形等计算,避雷、防火、防排水措施等必须齐全。 2)幕墙设计应采取防... 2)幕墙设计应采取防雨水渗漏性能的措施,玻璃幕墙立柱与横梁的截面形式宜按等压原理设计,在易发生渗漏的部位应设置流向室外的泄水孔,在易产生冷凝水的部位应设置冷。

玻璃幕墙铝合金型材规格尺寸有哪些-设计本有问必答

铝合金玻璃幕墙型材规格如下 110、120、140、150、180、210.300 铝门窗型材的规格尺寸,主要以型材截面的高度尺寸(用在铝合金门窗称其门窗框厚度尺寸)为标志,并构成尺寸系列。铝门窗型材主要有40、45、50、55、60、65、70、80、90、100mm... 铝门窗型材主要有40、45、50、55、60、65、70、80、90、100mm等尺寸系列。其中铝合金窗用的尺寸系列较小,铝合金门用的尺寸系列偏大。 1、铝门窗标注的尺寸系列相同,不一定... 其中铝合金窗用的尺寸系列较小,铝合金门用的尺寸系列偏大。 1、铝门窗标注的尺寸系列相同,不一定铝。

全玻幕墙中玻璃肋板的材料与其截面最小厚度应为:[2012-094]A。

参考答案:B 参考解析:《玻璃幕墙工程技术规范》(JGJ102-2003)4.4.3规定:采用玻璃肋支承的点支承玻璃幕墙,其玻璃肋应采用钢化夹层玻璃。7.3.1规定全玻幕墙玻璃肋的截面厚度... 参考答案:B 参考解析:《玻璃幕墙工程技术规范》(JGJ102-2003)4.4.3规定:采用玻璃肋支承的点支承玻璃幕墙,其玻璃肋应采用钢化夹层玻璃。7.3.1规定全玻幕墙玻璃肋的截面厚度... 参考解析:《玻璃幕墙工程技术规范》(JGJ102-2003)4.4.3规定:采用玻璃肋支承的点支承玻璃幕墙,其玻璃肋应采用钢化夹层玻璃。7.3.1规定全玻幕墙玻璃肋的截面厚度不应。

su怎么画玻璃幕墙?

点击工具栏里的剖面符号按钮,找到被璃的剖面线,充填一下就行 点击工具栏里的剖面符号按钮,找到被璃的剖面线,充填一下就行

cad2018玻璃隔断剖面怎么画?

玻璃幕墙常见的形式有 明框幕墙 和隐框幕墙 隐框又分横明竖隐、横隐竖明、全隐。 隐框简单的说就是主框在玻璃后面。 你可以这样简单的表示,双线中间放根方管。 整个宽度设... 玻璃幕墙常见的形式有 明框幕墙 和隐框幕墙 隐框又分横明竖隐、横隐竖明、全隐。 隐框简单的说就是主框在玻璃后面。 你可以这样简单的表示,双线中间放根方管。 整个宽度设。

玻璃幕墙铝型材有几种尺寸

一 、玻璃幕墙分类 框架支撑 框支撑玻璃幕墙是玻璃面板周边由金属框架支撑的玻璃幕墙,主要包括: 明框玻璃幕墙 明框玻璃幕墙是金属框架构件显露在外表面的玻璃幕墙... 它以特殊断面的铝合金型材为框架,玻璃面板全嵌入型材的凹槽内。其特点在于铝合金型材本身兼有骨架结构和固定玻璃的双重作用。 明框玻璃幕墙是最传统的形式,应用最广泛,工... 其特点在于铝合金型材本身兼有骨架结构和固定玻璃的双重作用。 明框玻璃幕墙是最传统的形式,应用最广泛,工作性能可靠。相对于隐框玻璃幕墙,更易满足施工技术水平。

玻璃幕墙容重是多少?- 一起装修网

玻璃幕墙容重是:一般玻璃幕墙每平方按50~60KG/m2(含铝材重量),石材幕墙按80~100KG/m2考虑,还有幕墙一般按1.0~2.0kn/m2输入模型,具体取值可根据实际情况查阅荷载规范后面的... 一般玻璃幕墙每平方按50~60KG/m2(含铝材重量),石材幕墙按80~100KG/m2,一般玻璃的容重2.2~2.5吨/立方米,普通平板玻璃2.5吨/立方米,钢化玻璃和普通玻璃的容重一样。 钢化玻。

玻璃幕墙用铝合金型材规格表哪位有_其他装修

铝门窗型材的规格尺寸,主要以型材截面的高度尺寸(用在铝合金门窗称其门窗框厚度尺寸)为标志,并构成尺寸系列。

幕墙插芯规范?

1,插芯一般插入上端型材200mm左右。2,石材幕墙龙骨的伸缩缝一般是一层设置一道,可用通过插芯或是连接钢板实现。石材的龙骨大部分都是钢的,插芯就是用小截面的钢材插入... 1,插芯一般插入上端型材200mm左右。2,石材幕墙龙骨的伸缩缝一般是一层设置一道,可用通过插芯或是连接钢板实现。石材的龙骨大部分都是钢的,插芯就是用小截面的钢材插入... 2,石材幕墙龙骨的伸缩缝一般是一层设置一道,可用通过插芯或是连接钢板实现。石材的龙骨大部分都是钢的,插芯就是用小截面的钢材插入下边的龙骨内并焊死,上端龙骨下口套。
